Переключатель S63JU1104A4

Переключатель S63JU1104A4

1 Общие сведения об изделии

Электрический кулачковый галетный поворотный пакетный переключатель S63JU1104A4 (далее по тексту переключатель) предназначен для коммутации электрических цепей постоянного и переменного тока.

Переключатель соответствует: ТУ У 31.2-32676972-001:2005, EN 947-3, (EN 60 947-3, IEC 60 947-3), EN 60 204-1, VDE 0660.

Все зажимы и соединения защищены от прямого соприкосновения (IP 21).

Переключатель имеет красную ручку управления с возможностью фиксации навесным замком.

Переключатель крепится на переднюю панель или дверь.

Количество положений ручки - 2.

Количество контактных групп - 4.

Угол поворота ручки - 90 градусов.

Положения ручки переключателя - фиксированные.

2 Технические характеристики переключателя

Номинальное рабочее напряжение, В, не более500
Электрическая прочность изоляции, В, не менее2500
Сопротивление изоляции, МОм, не менее50
Сопротивление контактов на стадии поставки, Ом, не более0,5
Номинальный переменный ток для активной и слабоиндуктивной нагрузки, А, не более63
Номинальный переменный ток для асинхронных однофазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более5 / 28
Номинальный переменный ток для асинхронных трехфазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более17
Номинальный переменный ток для асинхронных трехфазных электродвигателей (380-400В) при запуске / отключении по ходу, А, не более15 / 27
Номинальный переменный ток для асинхронных трехфазных электродвигателей (500В) при запуске / отключении по ходу, А, не более30
Номинальный постоянный ток (24В), А, не более63
Номинальный постоянный ток (48В), А, не более25
Номинальный постоянный ток (110В), А, не более4
Номинальный постоянный ток (220В) при активной нагрузке, А, не более1
Номинальный постоянный ток (220В) для электродвигателей, А, не более1
Номинальный кратковременный ток (<=1c), А, не более1200
Износостойкость механическая, переключений, не менее300000
Износостойкость при максимальной нагрузке, переключений, не менее30000
Сечение подключаемых проводников, мм. кв.6 - 16

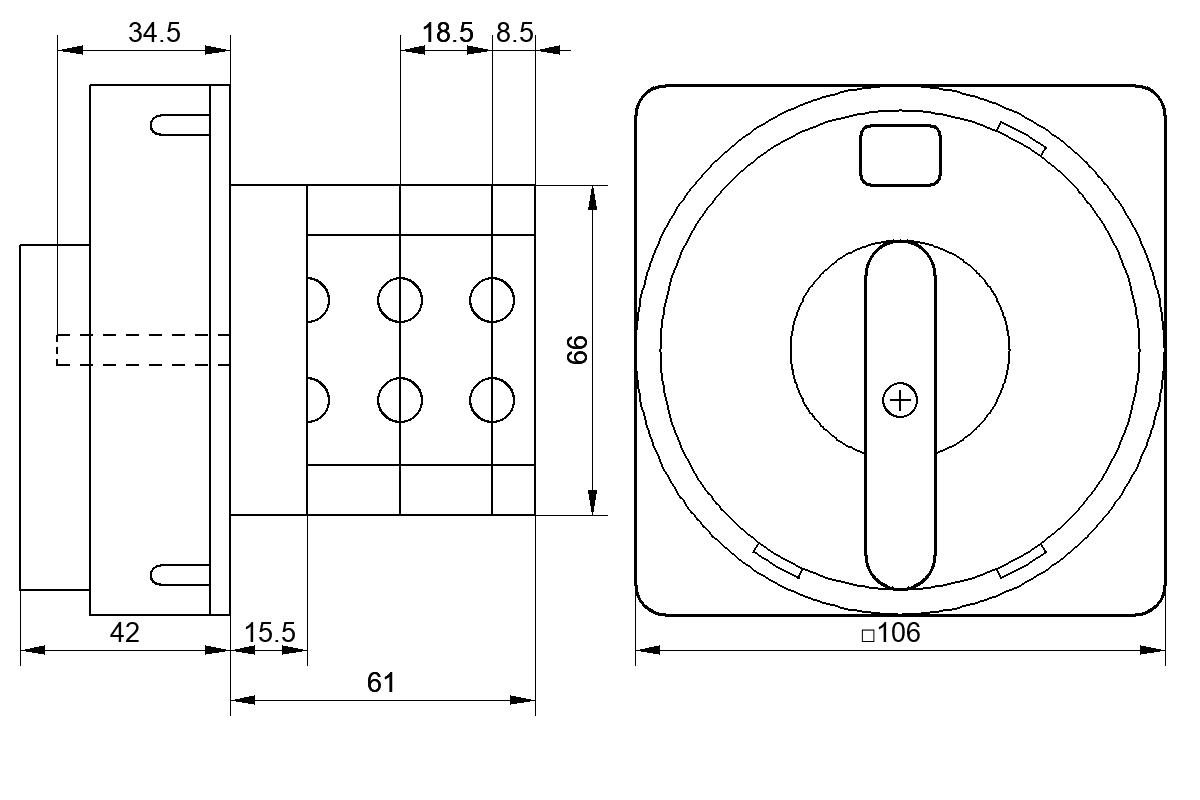

3 Общий вид, габаритные и присоединительные размеры переключателя


Переключатель S63JU1104A4

Разметка крепежных отверстий




4 Схема переключателя

схема переключателя 1104

Условные обозначения

Условные обозначения

Установка переключателя на лицевую панель

5 Комплектность


№п/пНаименованиеКоличество, шт.
1Переключатель S63JU1104A41
2Паспорт ЧПХР.642310.001 ПС1

6 Гарантии изготовителя


Изготовитель гарантирует соответствие переключателя требованиям ТУ У 31.2-32676972-001:2005 при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок 3 года (исчисляется с даты отгрузки).

ИЗГОТОВИТЕЛЬ: ЧП «Харьковреле»

61009 Украина, г. Харьков, ул. Достоевского, 13
