Переключатель S32JLD2253D6

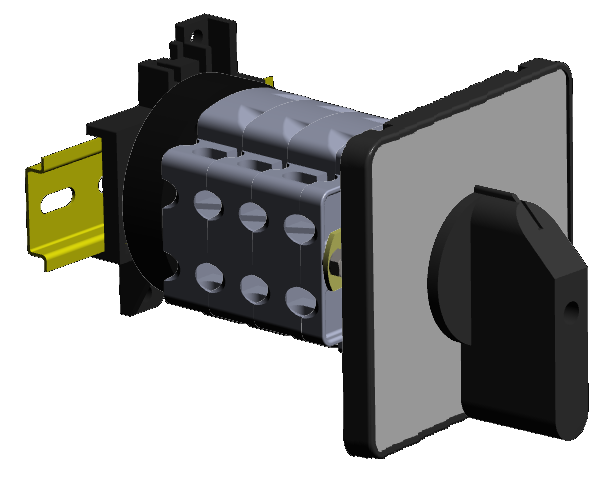

Переключатель S32JLD2253D6

1 Общие сведения об изделии

Электрический кулачковый галетный поворотный пакетный переключатель S32JLD2253D6 (далее по тексту переключатель) предназначен для коммутации электрических цепей постоянного и переменного тока.

Переключатель соответствует: ТУ У 31.2-32676972-001:2005, EN 947-3, (EN 60 947-3, IEC 60 947-3), EN 60 204-1, VDE 0660.

Все зажимы и соединения защищены от прямого соприкосновения (IP 21).

Переключатель имеет черную ручку управления и лицевую панель с информационной табличкой.

Переключатель крепится на DIN - рейку.

Количество положений ручки - 2.

Количество контактных групп - 6.

Угол поворота ручки - 60 градусов.

Положения ручки переключателя - фиксированные.

2 Технические характеристики переключателя

Номинальное рабочее напряжение, В, не более500
Электрическая прочность изоляции, В, не менее2500
Сопротивление изоляции, МОм, не менее50
Сопротивление контактов на стадии поставки, Ом, не более0,5
Номинальный переменный ток для активной и слабоиндуктивной нагрузки, А, не более32
Номинальный переменный ток для асинхронных однофазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более4 / 22
Номинальный переменный ток для асинхронных трехфазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более8
Номинальный переменный ток для асинхронных трехфазных электродвигателей (380-400В) при запуске / отключении по ходу, А, не более12 / 21
Номинальный переменный ток для асинхронных трехфазных электродвигателей (500В) при запуске / отключении по ходу, А, не более15
Номинальный постоянный ток (24В), А, не более32
Номинальный постоянный ток (48В), А, не более25
Номинальный постоянный ток (110В), А, не более4
Номинальный постоянный ток (220В) при активной нагрузке, А, не более1
Номинальный постоянный ток (220В) для электродвигателей, А, не более1
Номинальный кратковременный ток (<=1c), А, не более800
Износостойкость механическая, переключений, не менее300000
Износостойкость при максимальной нагрузке, переключений, не менее30000
Сечение подключаемых проводников, мм. кв.2,5 - 6

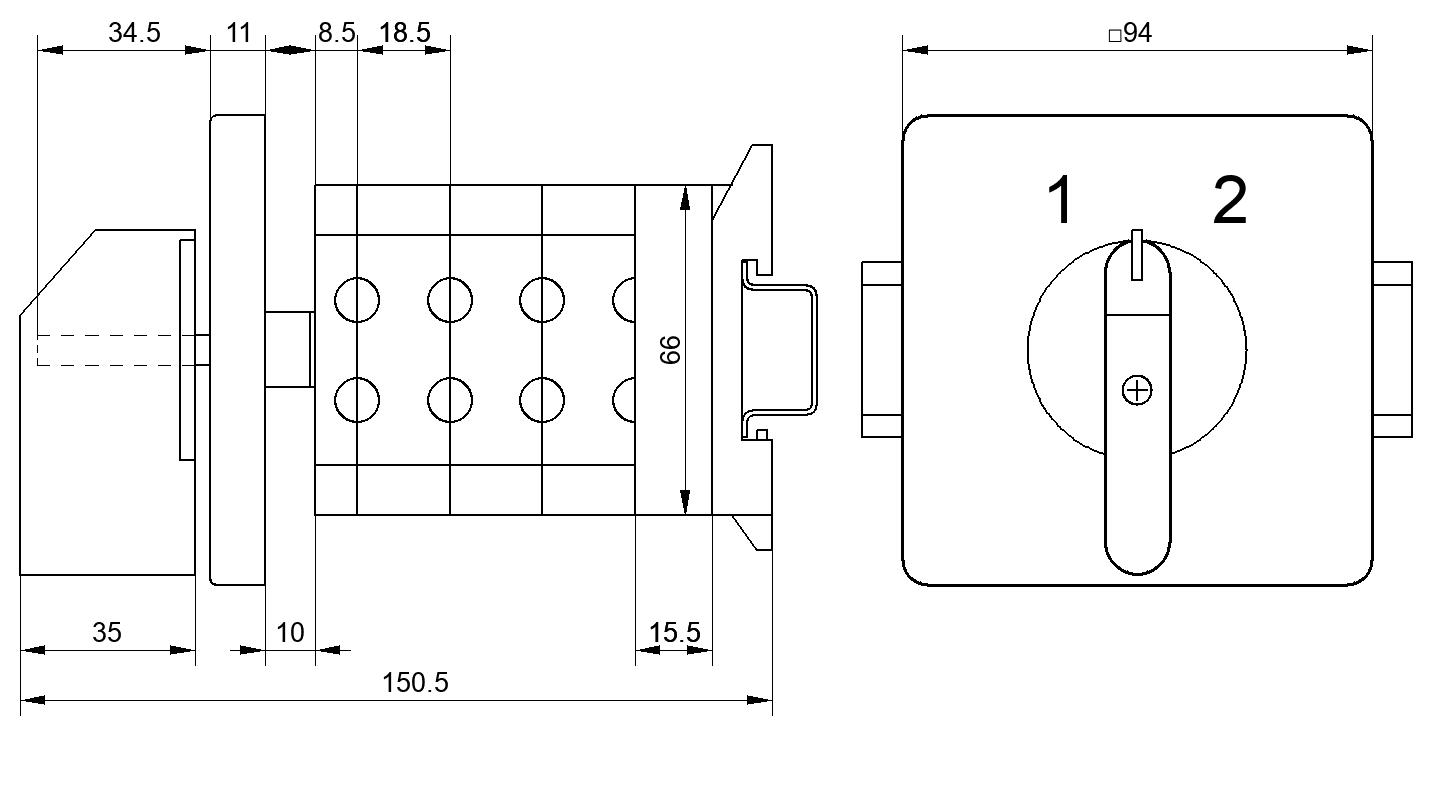

3 Общий вид, габаритные и присоединительные размеры переключателя


Переключатель S32JLD2253D6

4 Схема переключателя

схема переключателя 2253

Условные обозначения

Условные обозначения

Установка переключателя на din - рейку

5 Комплектность


№п/пНаименованиеКоличество, шт.
1Переключатель S32JLD2253D61
2Паспорт ЧПХР.642310.001 ПС1

6 Гарантии изготовителя


Изготовитель гарантирует соответствие переключателя требованиям ТУ У 31.2-32676972-001:2005 при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок 3 года (исчисляется с даты отгрузки).

ИЗГОТОВИТЕЛЬ: ЧП «Харьковреле»

61009 Украина, г. Харьков, ул. Достоевского, 13
