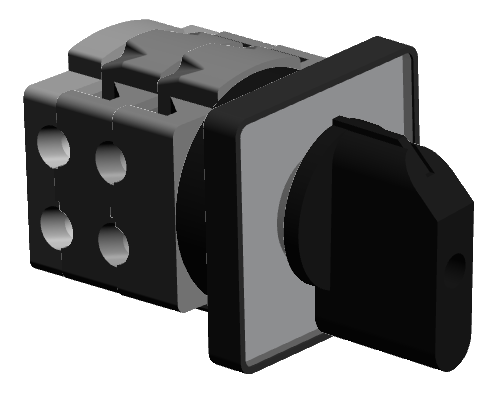

Переключатель S25JD2252B4
1 Общие сведения об изделии
Электрический кулачковый галетный поворотный пакетный переключатель S25JD2252B4 (далее по тексту переключатель) предназначен для коммутации электрических цепей постоянного и переменного тока.
Переключатель соответствует: ТУ У 31.2-32676972-001:2005, EN 947-3, (EN 60 947-3, IEC 60 947-3), EN 60 204-1, VDE 0660.
Все зажимы и соединения защищены от прямого соприкосновения (IP 21).
Переключатель имеет черную ручку управления и лицевую панель с информационной табличкой.
Переключатель крепится на переднюю панель или дверь.
Количество положений ручки - 2.
Количество контактных групп - 4.
Угол поворота ручки - 90 градусов.
Положения ручки переключателя - фиксированные.
2 Технические характеристики переключателя
Номинальное рабочее напряжение, В, не более | 400 |
Электрическая прочность изоляции, В, не менее | 2500 |
Сопротивление изоляции, МОм, не менее | 50 |
Сопротивление контактов на стадии поставки, Ом, не более | 0,5 |
Номинальный переменный ток для активной и слабоиндуктивной нагрузки, А, не более | 25 |
Номинальный переменный ток для асинхронных однофазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более | 2,6 / 14 |
Номинальный переменный ток для асинхронных трехфазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более | 5,5 |
Номинальный переменный ток для асинхронных трехфазных электродвигателей (380-400В) при запуске / отключении по ходу, А, не более | 7,5 / 13 |
Номинальный переменный ток для асинхронных трехфазных электродвигателей (500В) при запуске / отключении по ходу, А, не более | 11 |
Номинальный постоянный ток (24В), А, не более | 25 |
Номинальный постоянный ток (48В), А, не более | 6 |
Номинальный постоянный ток (110В), А, не более | 1 |
Номинальный постоянный ток (220В) при активной нагрузке, А, не более | 0,3 |
Номинальный постоянный ток (220В) для электродвигателей, А, не более | 0,3 |
Номинальный кратковременный ток (<=1c), А, не более | 500 |
Износостойкость механическая, переключений, не менее | 1000000 |
Износостойкость при максимальной нагрузке, переключений, не менее | 100000 |
Сечение подключаемых проводников, мм. кв. | 1,5 - 4 |

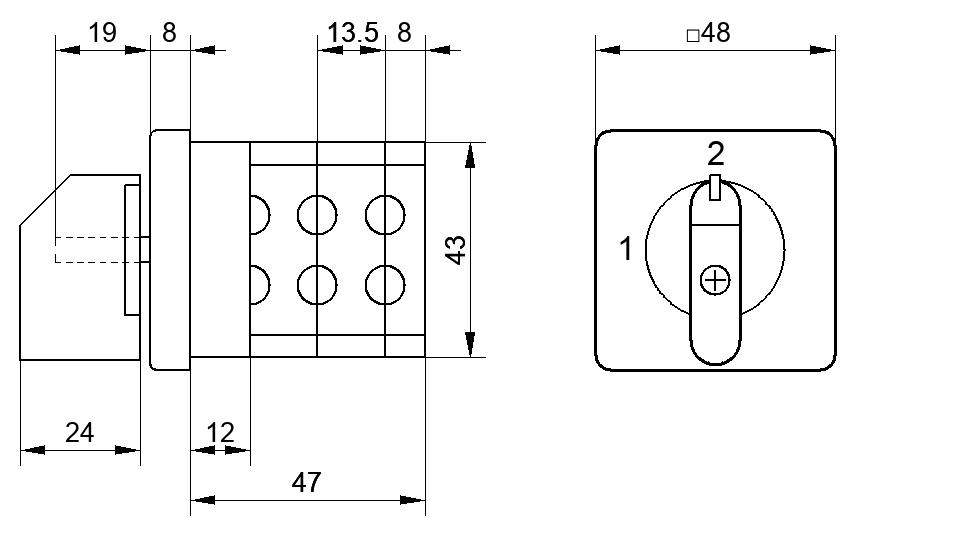

3 Общий вид, габаритные и присоединительные размеры переключателя
Разметка крепежных отверстий
4 Схема переключателя
Условные обозначения
Установка переключателя на лицевую панель
5 Комплектность
№п/п | Наименование | Количество, шт. |
1 | Переключатель S25JD2252B4 | 1 |
2 | Паспорт ЧПХР.642310.001 ПС | 1 |
6 Гарантии изготовителя
Изготовитель гарантирует соответствие переключателя требованиям ТУ У 31.2-32676972-001:2005 при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок 3 года (исчисляется с даты отгрузки).
ИЗГОТОВИТЕЛЬ: ЧП «Харьковреле»
61009 Украина, г. Харьков, ул. Достоевского, 13
