Переключатель S25JBD4151A1

Переключатель S25JBD4151A1

1 Общие сведения об изделии

Электрический кулачковый галетный поворотный пакетный переключатель S25JBD4151A1 (далее по тексту переключатель) предназначен для коммутации электрических цепей постоянного и переменного тока.

Переключатель соответствует: ТУ У 31.2-32676972-001:2005, EN 947-3, (EN 60 947-3, IEC 60 947-3), EN 60 204-1, VDE 0660.

Все зажимы и соединения защищены от прямого соприкосновения (IP 21).

Переключатель имеет черную ручку управления и лицевую панель с информационной табличкой.

Переключатель крепится на монтажную панель, а ручка управления - на дверь.

Количество положений ручки - 11.

Количество контактных групп - 11.

Угол поворота ручки - 30 градусов.

Положения ручки переключателя - фиксированные.

2 Технические характеристики переключателя

Номинальное рабочее напряжение, В, не более400
Электрическая прочность изоляции, В, не менее2500
Сопротивление изоляции, МОм, не менее50
Сопротивление контактов на стадии поставки, Ом, не более0,5
Номинальный переменный ток для активной и слабоиндуктивной нагрузки, А, не более25
Номинальный переменный ток для асинхронных однофазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более2,6 / 14
Номинальный переменный ток для асинхронных трехфазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более5,5
Номинальный переменный ток для асинхронных трехфазных электродвигателей (380-400В) при запуске / отключении по ходу, А, не более7,5 / 13
Номинальный переменный ток для асинхронных трехфазных электродвигателей (500В) при запуске / отключении по ходу, А, не более11
Номинальный постоянный ток (24В), А, не более25
Номинальный постоянный ток (48В), А, не более6
Номинальный постоянный ток (110В), А, не более1
Номинальный постоянный ток (220В) при активной нагрузке, А, не более0,3
Номинальный постоянный ток (220В) для электродвигателей, А, не более0,3
Номинальный кратковременный ток (<=1c), А, не более500
Износостойкость механическая, переключений, не менее1000000
Износостойкость при максимальной нагрузке, переключений, не менее100000
Сечение подключаемых проводников, мм. кв.1,5 - 4

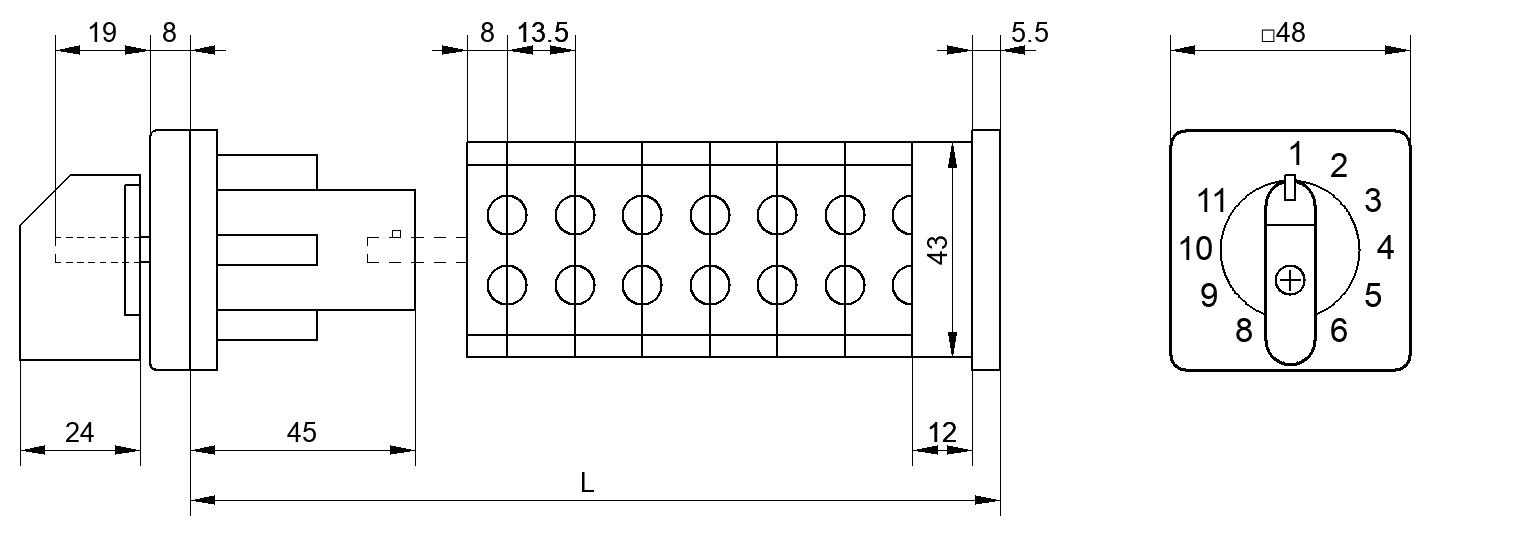

3 Общий вид, габаритные и присоединительные размеры переключателя

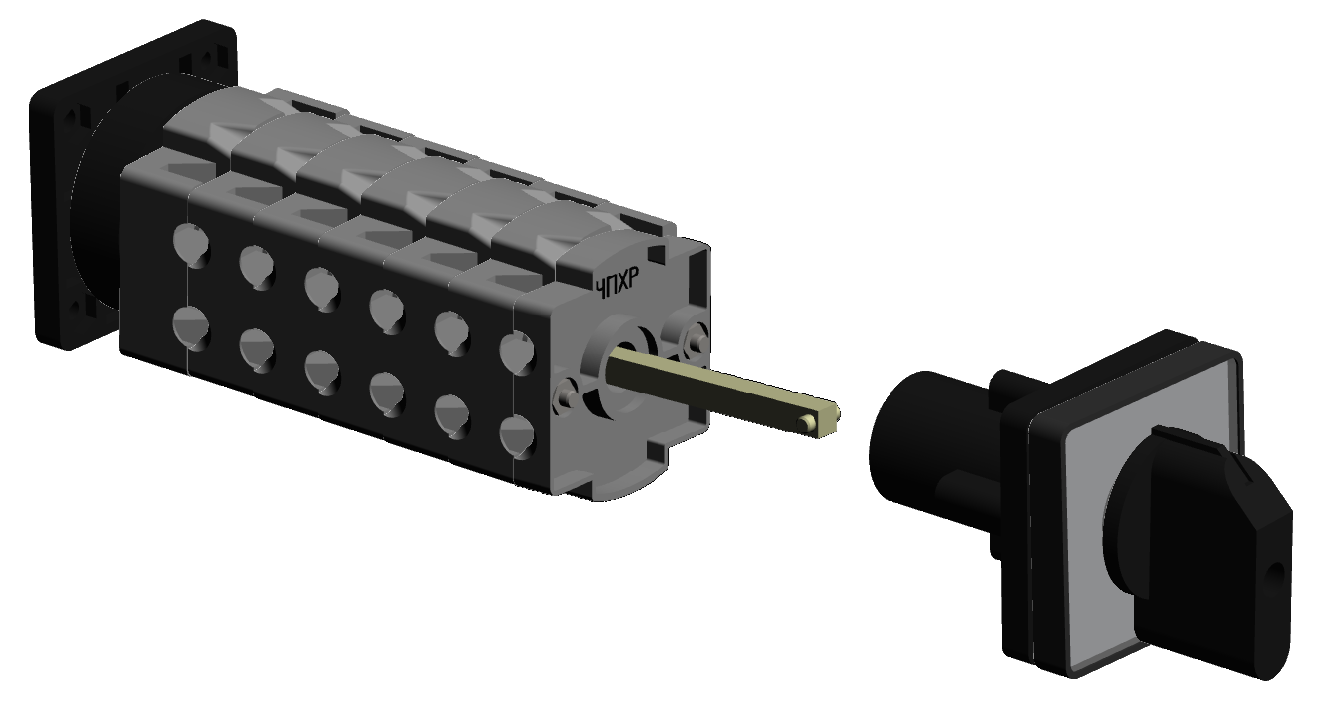

Переключатель S25JBD4151A1

Разметка крепежных отверстий




4 Схема переключателя

схема переключателя 4151

Условные обозначения

Условные обозначения

Установка переключателя на монтажную панель

5 Комплектность


№п/пНаименованиеКоличество, шт.
1Переключатель S25JBD4151A11
2Паспорт ЧПХР.642310.001 ПС1

6 Гарантии изготовителя


Изготовитель гарантирует соответствие переключателя требованиям ТУ У 31.2-32676972-001:2005 при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок 3 года (исчисляется с даты отгрузки).

ИЗГОТОВИТЕЛЬ: ЧП «Харьковреле»

61009 Украина, г. Харьков, ул. Достоевского, 13
