Переключатель S160JDG1106B4

Переключатель S160JDG1106B4

1 Общие сведения об изделии

Электрический кулачковый галетный поворотный пакетный переключатель S160JDG1106B4 (далее по тексту переключатель) предназначен для коммутации электрических цепей постоянного и переменного тока.

Переключатель соответствует: ТУ У 31.2-32676972-001:2005, EN 947-3, (EN 60 947-3, IEC 60 947-3), EN 60 204-1, VDE 0660.

Все зажимы и соединения защищены от прямого соприкосновения (IP 21).

Переключатель имеет черную ручку управления и лицевую панель с информационной табличкой.

Степень защиты IP54 за счет элементов уплотнения оси.

Переключатель крепится на переднюю панель или дверь.

Количество положений ручки - 2.

Количество контактных групп - 6.

Угол поворота ручки - 90 градусов.

Положения ручки переключателя - фиксированные.

2 Технические характеристики переключателя

Номинальное рабочее напряжение, В, не более500
Электрическая прочность изоляции, В, не менее2500
Сопротивление изоляции, МОм, не менее50
Сопротивление контактов на стадии поставки, Ом, не более0,5
Номинальный переменный ток для активной и слабоиндуктивной нагрузки, А, не более160
Номинальный переменный ток для асинхронных однофазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более10 / 56
Номинальный переменный ток для асинхронных трехфазных электродвигателей (220-240В) при запуске / отключении по ходу, А, не более30
Номинальный переменный ток для асинхронных трехфазных электродвигателей (380-400В) при запуске / отключении по ходу, А, не более40 / 72
Номинальный переменный ток для асинхронных трехфазных электродвигателей (500В) при запуске / отключении по ходу, А, не более55
Номинальный постоянный ток (24В), А, не более160
Номинальный постоянный ток (48В), А, не более32
Номинальный постоянный ток (110В), А, не более5
Номинальный постоянный ток (220В) при активной нагрузке, А, не более1,5
Номинальный постоянный ток (220В) для электродвигателей, А, не более1,5
Номинальный кратковременный ток (<=1c), А, не более2000
Износостойкость механическая, переключений, не менее100000
Износостойкость при максимальной нагрузке, переключений, не менее10000
Сечение подключаемых проводников, мм. кв.16 - 50

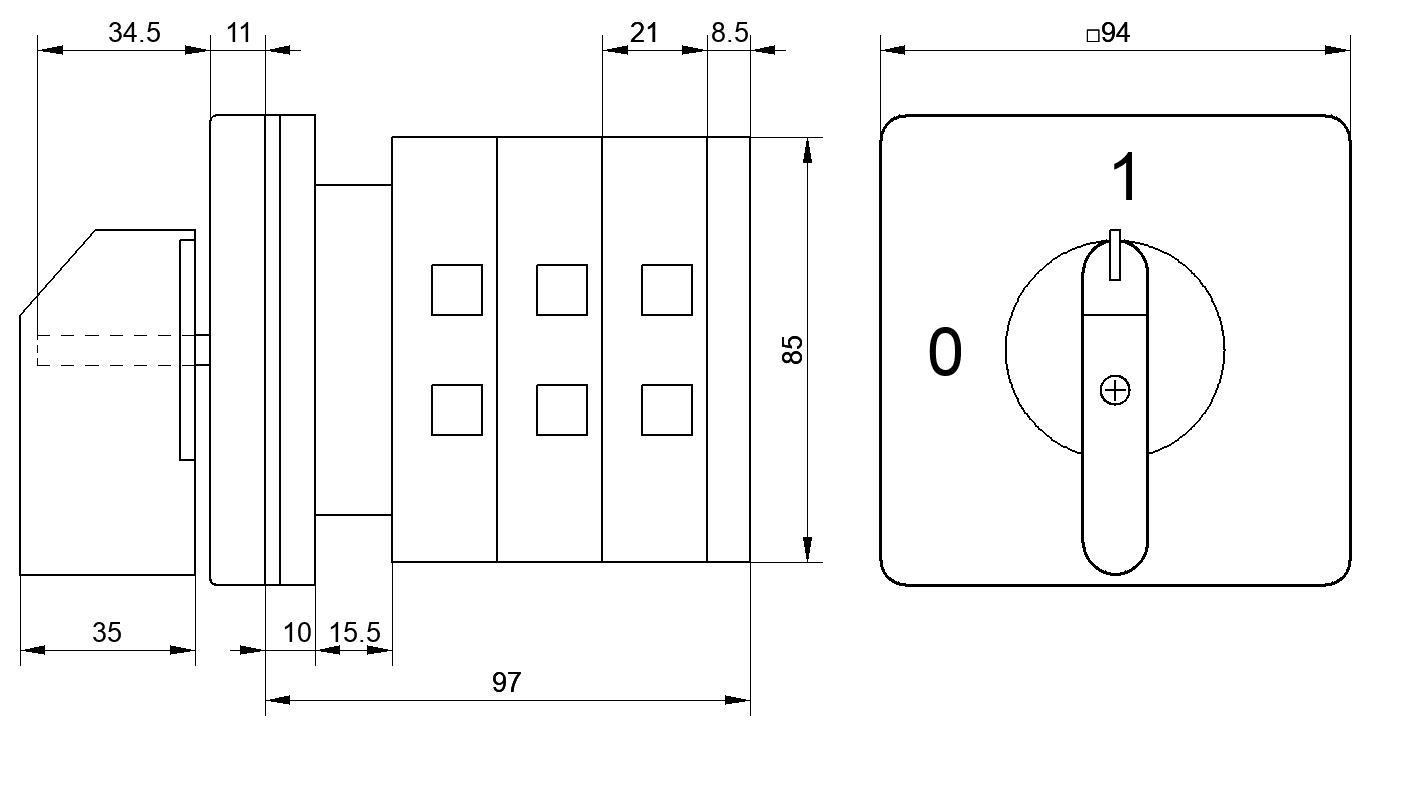

3 Общий вид, габаритные и присоединительные размеры переключателя

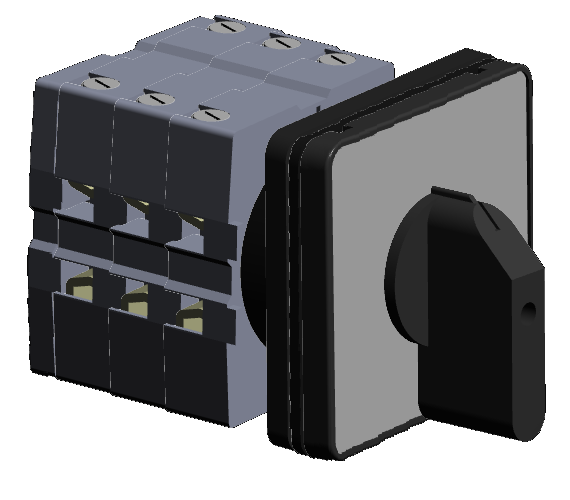

Переключатель S160JDG1106B4

Разметка крепежных отверстий


Переключатель S160JDG1106B4

4 Схема переключателя

схема переключателя 1106

Условные обозначения

Условные обозначения

Установка переключателя на лицевую панель

5 Комплектность


№п/пНаименованиеКоличество, шт.
1Переключатель S160JDG1106B41
2Паспорт ЧПХР.642310.001 ПС1

6 Гарантии изготовителя


Изготовитель гарантирует соответствие переключателя требованиям ТУ У 31.2-32676972-001:2005 при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок 3 года (исчисляется с даты отгрузки).

ИЗГОТОВИТЕЛЬ: ЧП «Харьковреле»

61009 Украина, г. Харьков, ул. Достоевского, 13
